電源管理芯片又稱之為PMU（power management unit）或PMIC，它是一種高集成的、針對便攜式應用的電源管理方案，是將傳統分立的若干類電源芯片，如低壓差線性穩壓器(LDO)、直流直流轉換器(DC/DC)集成于一體的芯片，從而實現更高的電源轉換效率和更低功耗，以及更少的組件數以適應縮小的板級空間，同時亦增強了系統的穩定性和可靠性。

   電源管理芯片的選擇是產品方案選型的重中之重，因?yàn)樗枰浜?/span>CPU的上電時序（即某些電壓的上電順序和之間的時間間隔有先后關系和時間要求），同時不同的應用場景也會對PMU的要求不同，一般PMU是和主芯片綁定定制的，而一款CPU常搭配的PMU通常只有可數的幾款。

   RK3288為瑞芯微產品系列的中高端產品，在很多行業都有成功應用及不錯的口碑，小編通過多年與RK3288不同產品的方案公司的接觸，梳理并總結RK3288方案常用的幾種電源管理方案（孫生，18576699326，QQ:2335804557,歡迎交流）（更多詳情）

RK3288電源管理方案一：RK808+1路DC/DC（PWM控制）

DCDC1(1.0)： ARM

DCDC2(1.0)： GPU

DCDC3(1.2): DDR

DCDC4(3.3): VCCIO

DCDC5(1.0)(分立PWM): LOGIC

RK3288電源管理方案二：RICOH619+SYR82X

DCDC1(1.0)： ARM

DCDC2(1.0)： GPU

DCDC3(1.2): DDR

DCDC4(3.3): VCCIO

DCDC5(1.0)（SYR82X）(分立PWM): LOGIC

RK3288電源管理方案三：（ACT8846QM490+2*SYR82X)

DCDC1(1.0)： ARM (SYB827)

DCDC2(1.0)： GPU (SYB828)

DCDC3(1.0): LOGIC (PMIC)

DCDC4(1.2): DDR(PMIC)

DCDC5(2.0): VCC20(PMIC)

DCDC6(3.3): VCCIO(PMIC)

其中RK3288電源管理方案一和方案二主要是針對單節電池方案，在一定程度可以壓縮方案成本，方案三主要是針對雙節電池方案，特別注意的是由于logic 需要?jiǎng)討B(tài)調壓，如果用分立的DCDC（PWM控制）調節精度、輸出電壓的一致性都不能夠保證，不同機器將差別很大。

  RK3288電源管理方案電路圖簡介：

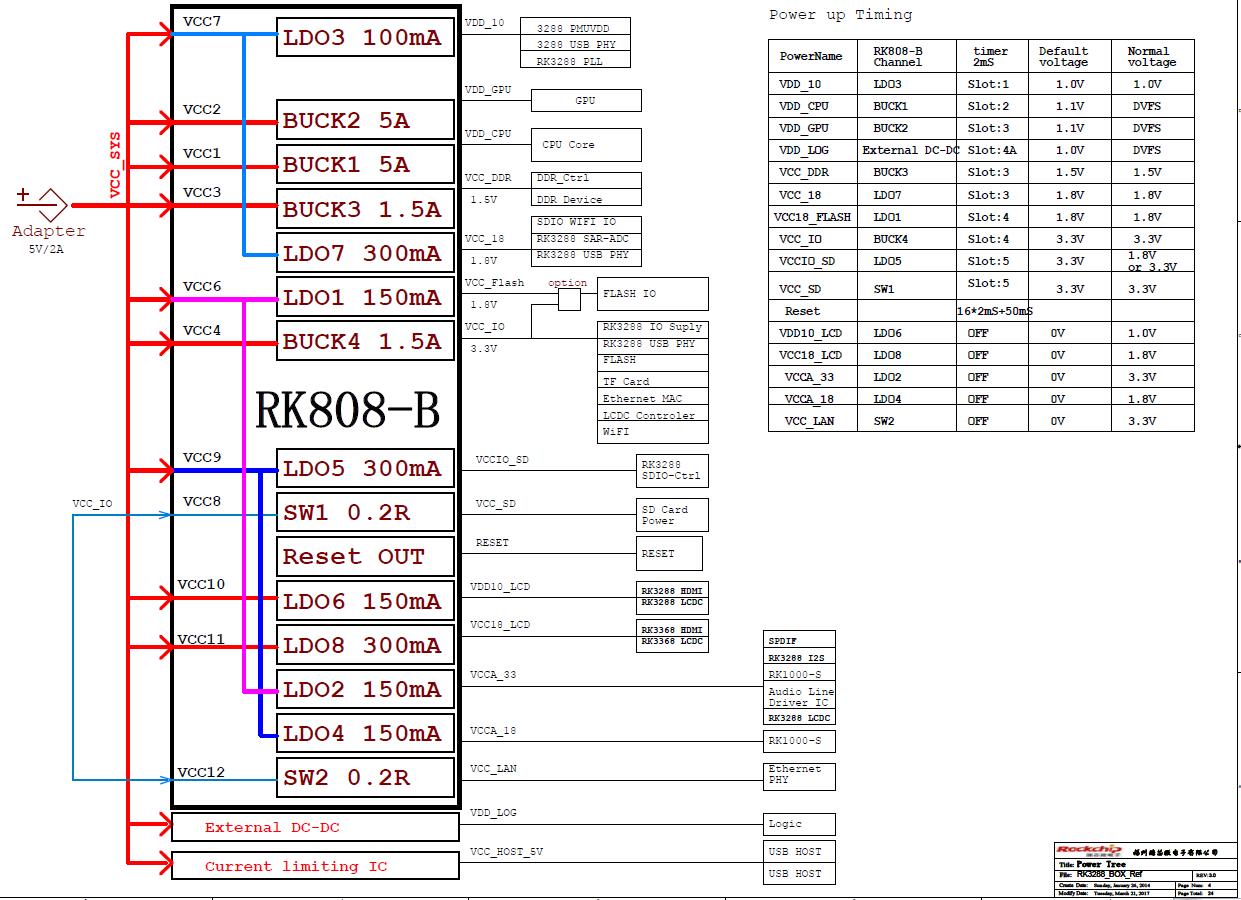

（1）RK3288電源管理方案一：RK808應用電路原理圖

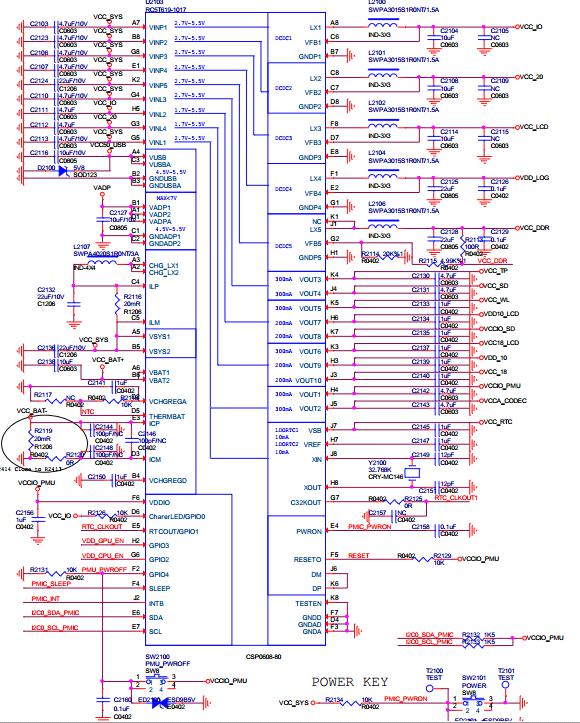

圖一RK808應用電路原理圖

（2）RK3288電源管理方案二：RICOH619應用電路原理圖

圖二RICOH619應用電路原理圖

（3）RK3288電源管理方案二：ACT8846應用電路原理圖

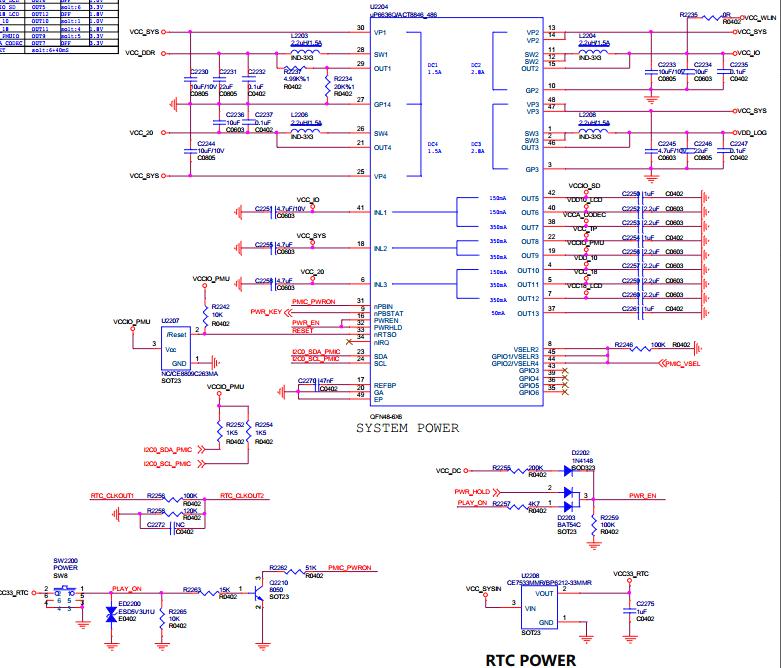

圖三 ACT8846應用電路原理圖
