PMU是 power management unit的縮寫，中文名稱為電源管理單元，是一種高度集成的、針對便攜式應用的電源管理方案，即將傳統分立的若干類電源管理器件整合在單個的封裝之內，這樣可實現更高的電源轉換效率和更低功耗,及更少的組件數以適應縮小的板級空間。

PMU（Precision Measurement Unit，精密測量單元）用于精確的DC參數測量，它能驅動電流進入器件而去量測電壓或者為器件加上電壓而去量測產生的電流。PMU的數量跟測試機的等級有關，低端的測試機往往只有一個PMU，通過共享的方式被測試通道（testchannel）逐次使用；中端的則有一組PMU，通常為8個或16個，而一組通道往往也是8個或16個，這樣可以整組逐次使用；而高端的測試機則會采用per pin的結構，每個channel配置一個PMU。

現在我們講講目前市場大量用到的方案，也是現在的主流方案RK系列。這個方案之所以這么受青睞，得益于案子易調控，各小部件物料相對較便宜且廣泛。其中與主控相配套的電源管理芯片一般為ACT8846QM和RK自己生產的電源管理芯片〔RK818和RK808這些〕如有更好的意見，請聯系QQ:3259054252 TEL：18820170705  劉生    歡迎交流〔深圳市桑尼奇科技有限公司〕。

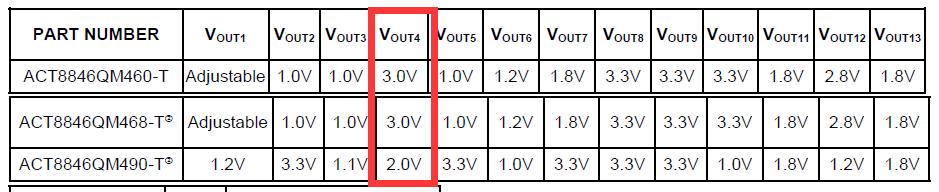

那么ACT8846QM有3個型號出現，該怎么去抉擇與之配相應的主控呢？請看下圖

                     〔深圳市桑尼奇科技有限公司〕提供

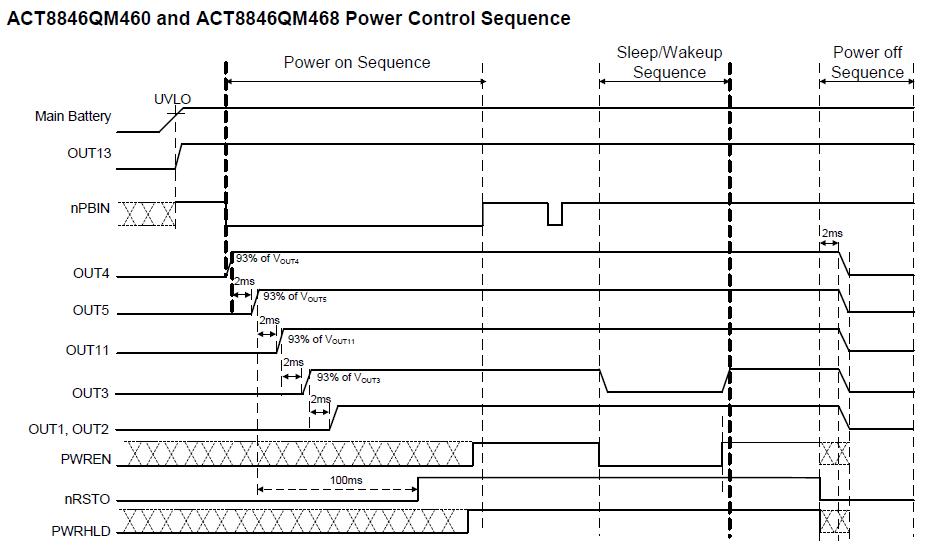

ACT8846QM460/468/490上電時序圖如下：

〔深圳市桑尼奇科技有限公司〕提供

我們都知道PMU的驅動和測量范圍在編程時必須被選定，合適的量程設定將保證測試結果的準確性。需要提醒的是，PMU的驅動和測量本身就有就有范圍的限制，驅動的范圍取決于PMU的最大驅動能力，如果程序中設定PMU輸出5V的電壓而PMU本身設定為輸出4V電壓的話，最終只能輸出4V的電壓。同理，如果電流測量的量程被設定為1mA，則無論實際電路中電流多大，能測到的讀數不會超過1mA。值得注意的是，PMU上無論是驅動的范圍還是測量的量程，在連接到DUT的時候都不應該再發生變化。這種范圍或量程的變化會引起噪聲脈沖（浪涌），是一種信號電壓值短時間內的急劇變化產生的瞬間高壓，類似于ESD的放電，會對DUT造成損害。所以不一樣的方案選取的電源芯片取向就不一樣。

常規來說，RK3288一般用到ACT8846QM490-T,RK3188一般用到ACT8846QM460-T或者ACT8846QM468-T〔比460多個功能帶開關10秒復位〕，而RK3128多用到RK818或者RK808。這些都是方案普遍經常用到的，但有個別人是不一樣，不能全部而論，僅借鑒作用。

如果大家有更好的見解和建議需，請大家批評指出！QQ:3259054252 TEL：18820170705  劉生(以上信息由深圳市桑尼奇科技有限公司)
