MA8601 是USB 2.0高速4端口USB HUB集線器控制器.4個端口功能可同時工作,低功耗.采用MA8601 USBHUB,不僅低成本,用戶還可以通過外掛EEPROM,實現多個集線器配置選項.采用主流的SSOP28的封裝,可同時實現4個USB口同時工作.MA8601是目前市面上普遍用來FE1.1替代,FE1.1S替代,臺灣湯銘USBHBU,替代FE1.1S/ FE2.1/FE4.1/FE8.1的高性價比USB 2.0高速4端口USB HUB集線器.桑尼奇科技專業提供瑞芯微 晶晨 全志 主控芯片及外圍的配套芯片,有需要樣品支持,請隨時聯系,桑尼奇科技戴小姐QQ:2290359330 13418831645 ，原裝現貨，歡迎交流。（更多詳情）

MA8601特性

   符合USB2.0規格

   上行端口支持高速（480MHz）和全速（12MHz）速率

   可配置4/3/2下行端口支持速率為全速或低速

   向下兼容USB1.1

   符合USB電池充電規格BC1.2

   集成快速8051微處理器

  12MHz的時鐘頻率

   集成上下行1.5k上拉電阻

   獨立的上下行（single TT）

   集成功率控制和下行端口電流檢測

   領先的低功耗USB2.0集線器

  On chip 5V to 3.3V/1.2V regulator

   自供電和總線供電模式之間切換

   用于自定義信息存儲的外部EEPROM接口

   外部EEPROM可設定產品的VID,PID

   外部EEPROM可設定產品下游端口數

   外部EEPROM可設定產品產品ID

外部EEPROM可設定序列號

支持兩種LED端口顯示模式：

   4下行端口發光二極管（啟用綠色）和一個積極/暫停LED（紅色）

   4端口端口（LED則使綠色）和一個有源/暫停發光二極管（紅色）

  MA8601封裝:SSOP28封裝

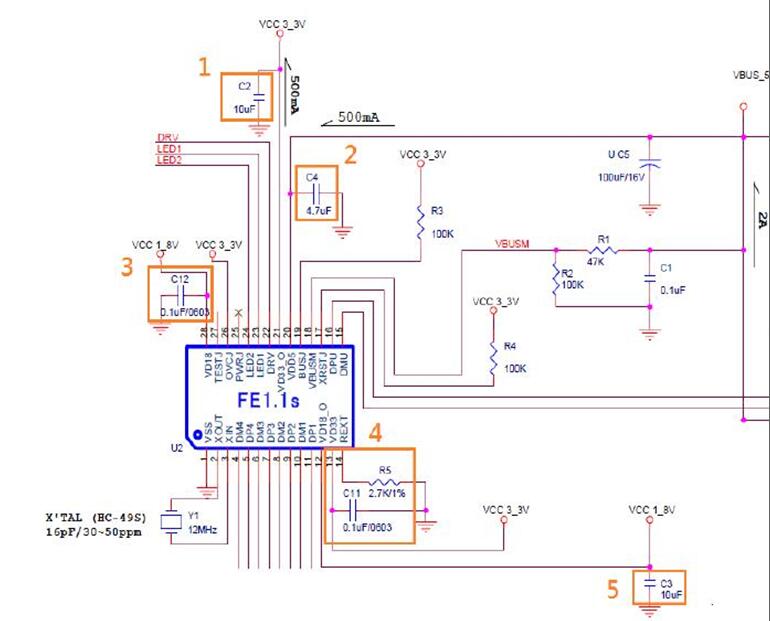

FE1.1S替代注意事項:用MA8601直接pin to pin替換:

說明:

用MA8601直接pin to pin替換舊版FE1.1,只需要調整3個元器件參數,另外再省3個元器件,無須更改電路板,如下:

C2由10uF改為4.7uF

C4由4.7uF改為10uF

R5由2.7K改為330ohm

C12移除省掉

C11移除省掉

C3移除省掉

     (以上信息由深圳桑尼奇科技有限公司提供)
