IT66121是一款高性能、低功耗的HDMI單通道發射芯片，完全符合HDMI 1.3a、HDCP 1.2，并向下兼容DVI 1.0規格。IT66121還提供HDMI1.4 3D功能，通過HDMI連接實現直接3D顯示。IT66121可為機頂盒、DVD播放器和A/V接收器等支持DTV的消費電子產品以及筆記本電腦和臺式機等支持DTV的PC產品提供最具成本效益的HDMI解決方案，而不會影響性能。它與DVI標準的向下兼容性允許連接到無數的視頻顯示器，如LCD和CRT顯示器，以及空前繁榮的平板電視。

除了支持的各種視頻輸出格式外，IT66121還支持8通道I2S數字音頻，采樣率高達192kHz，采樣大小高達24位。 IT66121還支持高達192kHz采樣率的S / PDIF輸入。

HDMI規范v1.3新支持的高比特率（HBR）音頻由IT66121提供，分為兩個接口：四個I2S輸入端口或S / PDIF輸入端口。 使用這兩種接口，可支持最高可達HBS幀速率，最高可達768kHz。

默認情況下，IT66121帶有集成的HDCP ROM，預編程有HDCP密鑰，可確保安全的數字內容傳輸。用戶無需擔心HDCP密鑰的采購和維護。

IT66121還提供消費電子控制（CEC）功能的完整解決方案。 HDMI規范的這種可選CEC功能允許用戶通過HDMI網絡控制兩個或更多CEC設備。 通過IT66121嵌入式CEC PHY，用戶可以使用高級軟件API輕松實現所有必要的遠程控制命令。 CEC總線相關協議由CEC PHY處理，消除了MCU的額外負載。

2.特征

*單通道HDMI發射器。

*符合HDMI 1.3a，HDCP 1.2和DVI 1.0規格。

*支持25MHz至165MHz 的速率

DTV分辨率：480i，576i，480p，576p，720p，1080i，最高1080p ；

2.PC分辨率：VGA， SVGA，XGA，SXGA至UXGA。

*支持?jǐn)?shù)字視頻標準的各種視頻輸入接口，例如：

1.24位RGB / YCbCr 4：4：4，帶RB交換選項；

2.16/20/24位YCbCr 4：2：2，YC交換選項；

3.8/10/12位YCbCr 4：2：2（CCIR-656）；

4.BTA-T1004格式；

5.DE-only接口；

6.DDR選項。

*支持HDMI1.4 3D功能

1.幀封裝模式高達1080P@23.98/24Hz和720P@59.94/60Hz；

2.上下至1080P@59.94/60Hz；

3.并排（半）高達1080P@59.94/60Hz ；

4.并排（全）高達720P @ 59.94●/60Hz。

*具有可編程系數的RGB和YCbCr色彩空間之間的雙向色彩空間轉換（CSC）。

*數字音頻輸入接口，支持

1.音頻采樣率：32~192 kHz；

2.采樣大小：16~24位；

3.四個I2S接口，支持8通道音頻；

4.S / PDIF接口，支持PCM，Dolby Digital，DTS數字音頻傳輸，最高可達 192kHz通過四個I2S接口或S / PDIF接口支持高比特率（HBR）音頻，如DTS-HD和Dolby TrueHD，幀速率高達768kHz；

5.兼容IEC 60958和IEC 61937。

*軟件可編程HDMI輸出電流，使用戶能夠優化固定電纜系統或具有預定義電纜長度的系統的性能。

*MCLK輸入對于音頻操作是可選的。 用戶可以選擇使用或不使用MCLK來實現音頻輸入接口。

*集成的預編程HDCP密鑰。

*純硬件HDCP引擎提高了HDCP操作的穩健性和安全性。

*通過熱插拔檢測和接收器終端檢測進行監控檢測。

*嵌入式全功能模式發生器。

*智能，可編程電源管理。

*嵌入式硬件控制的CEC PHY。

*超低功耗，1080p @ 60Hz格式下的運行功率小于70mw。

*64引腳（9x9 mm）QFN封裝。

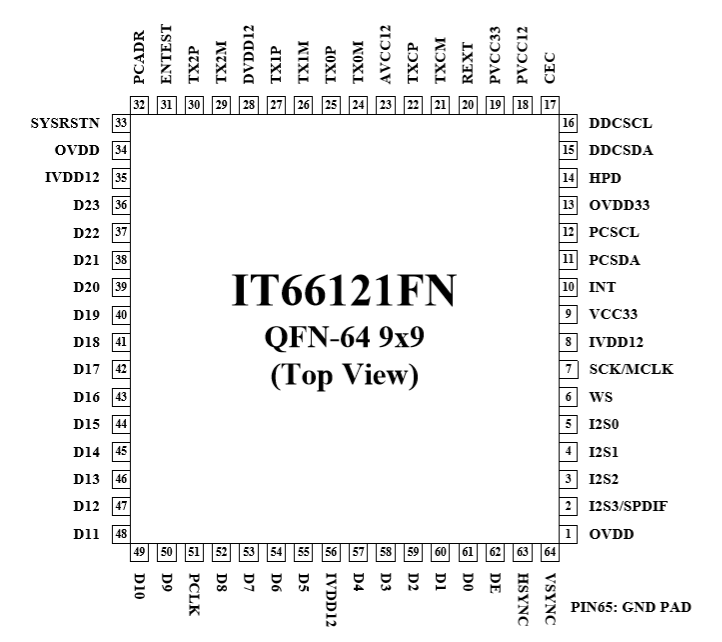

3.引腳定義
