1概述

ALC5640是一個高性能，低功耗，雙I2S接口音頻編解碼器。雙I2S接口可以連接到不同的設備，讓ALC5640成為一個音頻中心。每個設備可以通過音頻集線器，然后作為輸入或輸出應用程序執行。異步采樣速率轉換器(ASRC)提供到不同處理器(如應用程序處理器、基帶處理器或無線收發器)的獨立異步連接。

音響類D揚聲器放大器提供5V每通道1.5W、8Ω或2.5W、4Ω電源,具有優良的PSRR和低EMI。還提供了一個單差動耳機放大器，提供任何DAC或類似輸出。

ALC5640具有超低功率cap-free耳機放大器功能。它在播放時只消耗不到5mW的功耗，在耳機收聽模式下為移動系統提供更長的電池壽命。

集成的DRC(動態范圍控制器)和7波段參數均衡器進一步提供了音頻播放路徑的數字聲音處理能力。ALC5640中的DRC連續監控DAC輸出電平。當功率水平低，它增加輸入信號增益，使它聽起來更響亮。同時，如果檢測到峰值信號，它會自動降低應用增益，以避免硬削波。它確保最大/一致的信號振幅不產生音頻剪輯和揚聲器損壞。該7波段參數均衡器包含7個獨立的濾波器，具有可編程增益、中心頻率和帶寬，可根據用戶偏好定制嵌入式揚聲器系統的頻率特性。

對于麥克風錄制，可以使用ALC5640中的DRC作為AGC(自動增益控制器)來保持恒定的錄制音量。另外，在記錄路徑上建立了一個動態減風阻濾波器。該濾波器可以動態地檢測風噪聲的大小和開關，以保證記錄的質量。

SounzReal數字音效技術是可配置的，以提供更好的聽力體驗。OminiSound EXP擴展了嵌入式立體聲揚聲器的聲場。BassBack EXP和TruBass EXP為聽眾帶來低頻效果，不需要使用低音炮。OmniHeadphone EXP在佩戴耳機時提供更廣闊的聲場。TruTreble EXP加入經過處理的高頻率和聲，為您的音樂聆聽帶來更多的旋律和細節處理。

ALC5640只需要兩個電壓源，超低功耗，非常適合移動設備。

2功能

2.1模擬特性

*具有100dBA信噪比的數模轉換器n

*具有94dBA信噪比的模數轉換器n

*帶升壓前置放大器和低噪聲麥克風偏置的差分模擬麥克風輸入

---+20/+24/+30/+35/+40/+44/+50/+52分貝麥克風升壓增益 ?

---MIC輸入ADC，增益50dB，信噪比> 66dBA, THD+N < -65dB

? ---可調微差(0.9*MICVDD或0.75*MICVDD)

*立體聲線輸入

---帶0dB增益的ADC行輸入，信噪比>= 94dBA, THD+N <= -83dB

*立體聲線輸出

  ---DAC到線輸出具有0dB增益，SNR >= 100dBA, THD+N <= -86dB

*立體聲/單聲道BTL(橋接負載)d類放大器

  ---650mW/CH (SPKVDD=3.6V, THD+N < = 1%, 8OΩ負載) ?

---500mW/CH (SPKVDD=3.6V, THD+N < = 0.1%, 8OΩ負載) ?

---1.2W/CH (SPKVDD=5.0V, THD+N < = 1%, 8OΩ負載) ?

---2.5W/CH (SPKVDD=5.0V, THD+N < = 10%, 4OΩ負載) ?

---2.1W/CH (SPKVDD=5.0V, THD+N < = 1%, 4OΩ負載)

*立體聲無蓋耳機放大器超低功耗播放

   ---20mW/CH (AVDD=CPVDD= 1.8v, THD+N <= -80dB, 16/ 32Ω負載)

  ---播放功耗<= 5mW (AVDD=VBVDD=CPVDD=1.8V, 16Ohm，帶I2S時鐘，播放靜音)

    ---播放功率消耗<= 13mW (AVDD=VBVDD=CPVDD= 1.8v, 16Ohm, I2S時鐘，回放1mW/CH)

*單差分接收放大器

    ---50mW/CH (AVDD=CPVDD= 1.8v, THD+N <= -70dB, 16Ohm Load, BTL模式)

*音頻插座插入/組合插座探測器

*鎖相環內部可以接收大范圍的時鐘輸入

2.2數字特性

*兩個24位/8kHz ~ 192kHz I2S/PCM接口，分別用于單聲道DAC和立體聲DAC

*兩個24位/8kHz ~ 192kHz I2S/PCM接口為ADC立體聲

*I2C控制接口

*兩個數字麥克風接口支持

*每個接口的異步采樣速率轉換器(ASRC)

*可編程兩個可測序寄存器表

*7波段柔性均衡器(EQ)用于DAC路徑或ADC路徑

*增強的DRC(動態范圍控制)/AGC(自動增益控制)功能，用于DAC路徑或ADC路徑

*動態降風噪濾波器

*零檢測和軟容量的pop噪聲抑制

*揚聲器放大器直流自測試功能，用于揚聲器保護

*SounzReal聲音處理

---OmniHeadphone EXP

---OminiSound EXP?

---TruTreble EXP?

---BassBack EXP?

---TruBass EXP

---2-Ch軌道2.1-Ch發生器

---偶極揚聲器

3.系統應用

*智能手機

*平板電腦

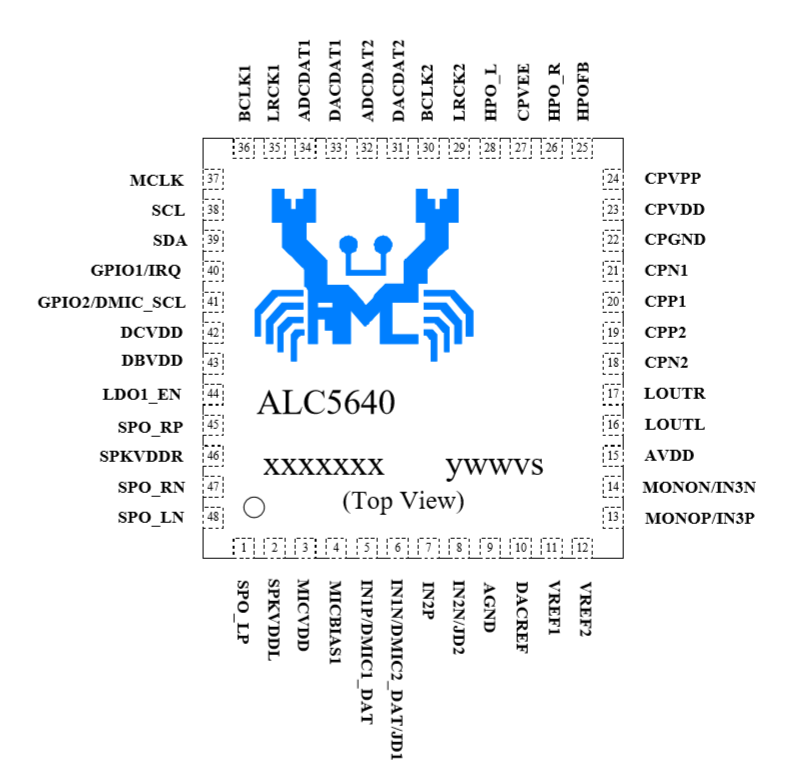

4.管腳圖
