Cat.1模塊N58與Cat.4模塊N720兼容設計指南


1、模塊基本信息

N720 是一款基于高通平臺4G 全網通工業級模塊N720V5是翱捷平臺),工業級高性能。作為同行業體積最小的模塊,尺寸僅30*28*2.8mm。

N58是一款基于展銳平臺的4G CAT.1 工業級高性能通信數傳模組。N58采用3GPP Rel.13 LTE技術,提供10Mbps下行和5Mbps上行數據速率,尺寸為30*28*2.6mm。

N58 N720 應用接口對比如下:








2、外形封裝差異

N58焊盤采用LGA+LCC封裝,N720/N720V5 采用LGA封裝。N58外圈前100個引腳與N720/N720V5完全pin to pin兼容,底部的101-192是比N720/N720V5多的引腳,不兼容。N720底部有JTAG引腳,如果樣機使用和保留這些引腳測試點,會和N58底部引腳相沖突。

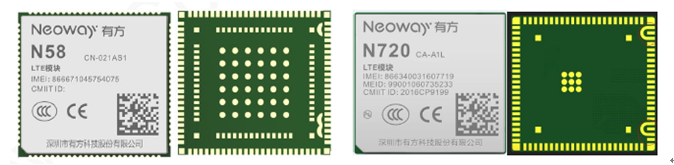

2.1模塊外觀


2.2管腳布局

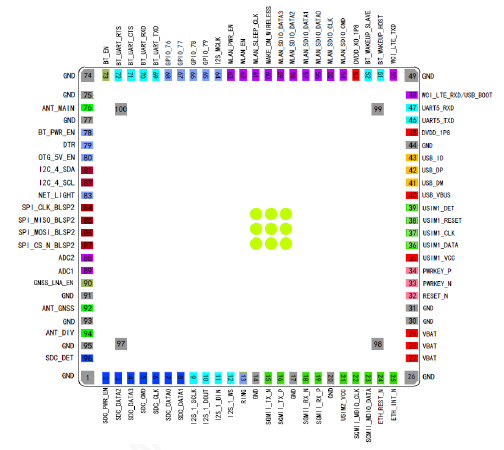

N58管腳定義

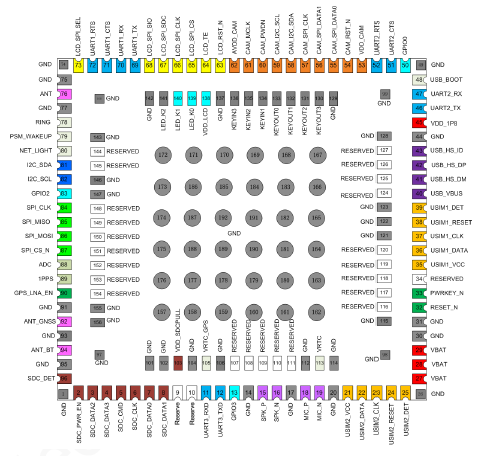

N720管腳定義

3、兼容設計要點

N58 N720有管腳功能差異,在設計N720 或者N58 封裝時候,注意保留keep out區域,預防短路。

PIN69PIN70 DEBUG串口需要預留1.8V~3.3V 電平轉換電路。

PIN48 USB_BOOT 強制下載引腳測試點旁邊,需要同時預留GNDPIN45VDDIO_1.8)測試點。

N58 上電開機后,需要提供PWRKEY_N管腳500ms的低脈沖,串口才能正常通AT指令。

桑尼奇代理有方科技LET Cat.1模組N58LET Cat.4模組N720,如有需要歡迎聯系:肖生QQ1735477079 手機:18576774167(微信同號)
