有方4G模塊N720與N720V5兼容設計指南


1、模塊基本信息

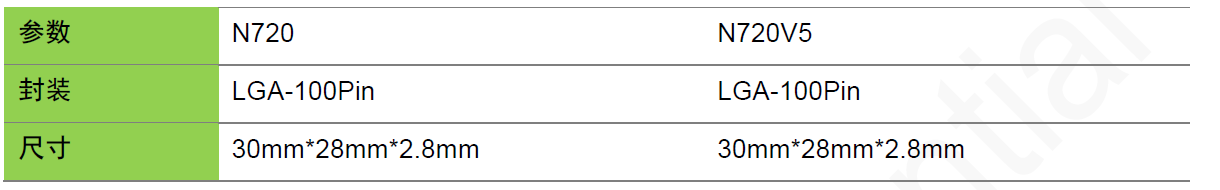

N720是一款基于高通平臺的4G全網通工業級模塊,N720V5是基于ASR平臺的4G高性能工業級通信模塊。兩個模塊使用相同的封裝尺寸,通用管腳Pin To Pin

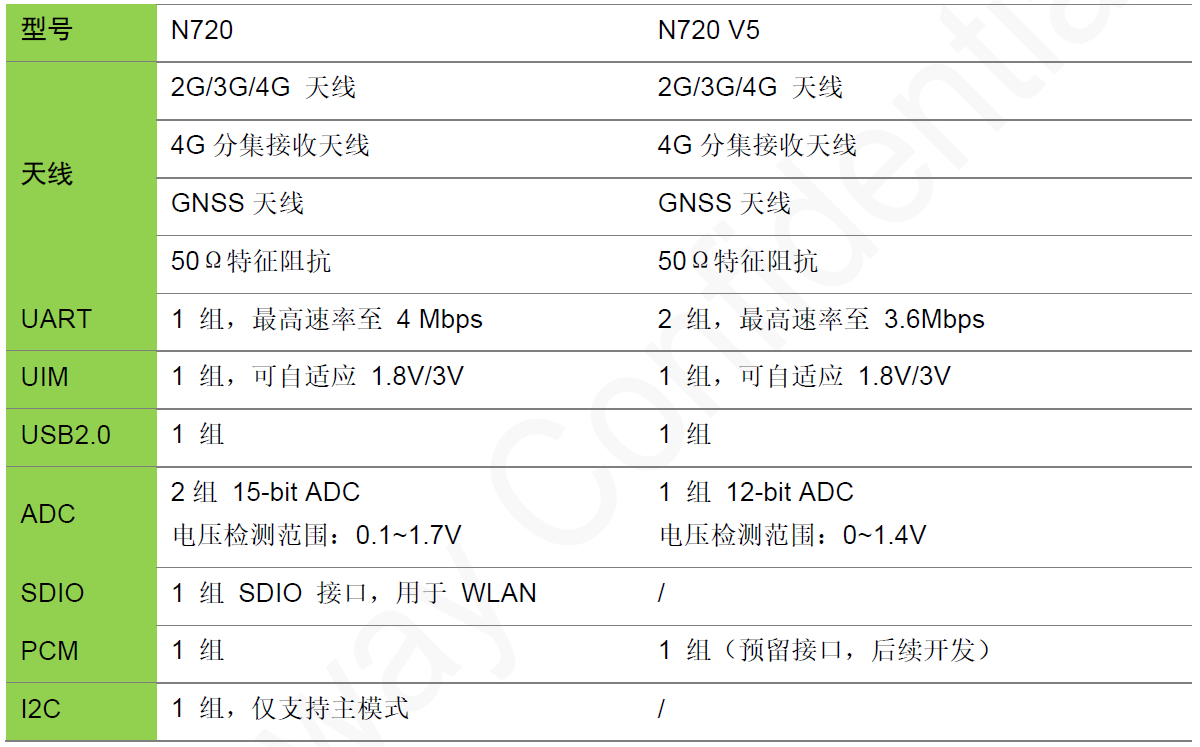

N720N720V5應用接口對比如下:






2、管腳定義

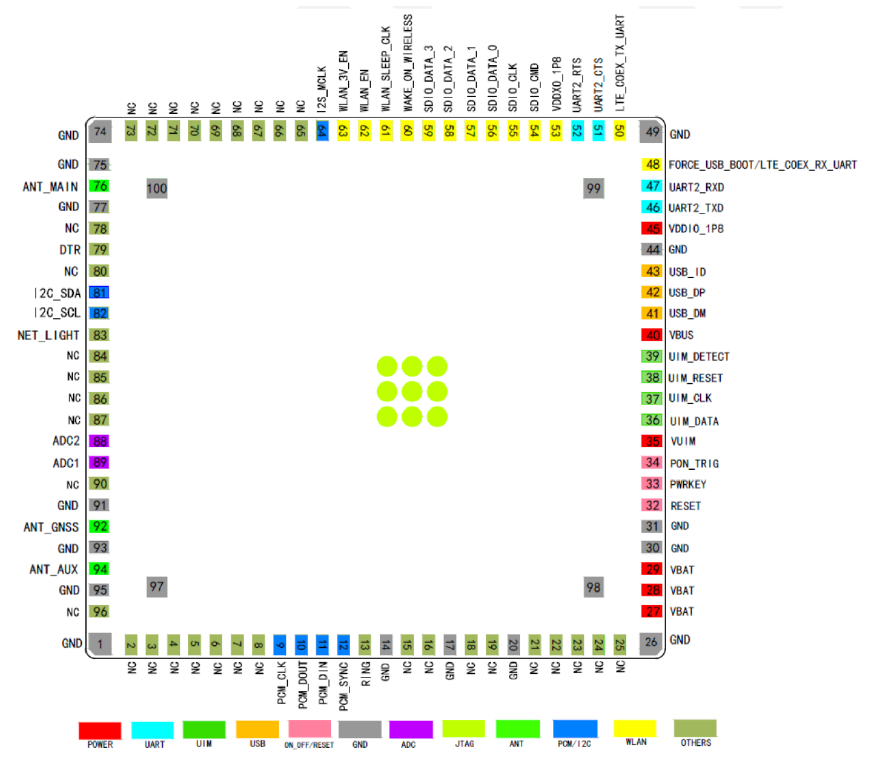

N720管腳定義

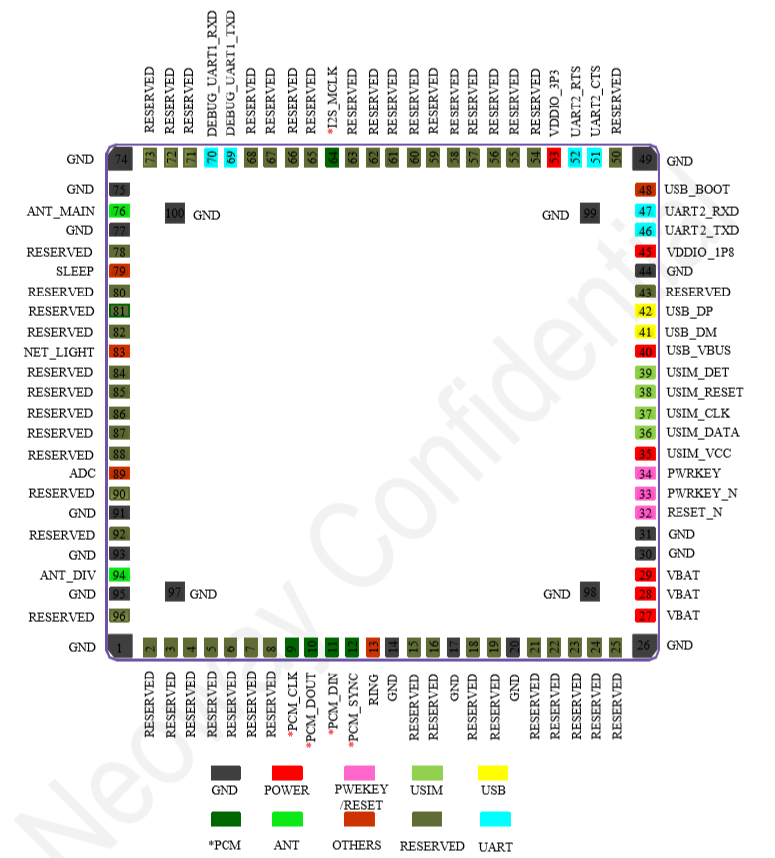

N720V5管腳定義

3、兼容設計要點

在設計N720 或者N720V5 封裝時建議都采用N720LGA-100Pin 封裝,保留Keep out區域,預防短路。

注意PIN53 VDDIO引腳兩個模塊輸出電壓不同,N720輸出1.8VImax=20mA),N720 V5輸出3.3VImax=100mA),需合理設計電平轉換電路。

PIN69PIN70 DEBUG串口需預留1.8V~3.3V電平轉換電路。

PIN48 USB_BOOT強制下載引腳測試點旁邊,需同時預留GNDPIN45VDDIO_1.8)測試點。

桑尼奇代理有方科技LET Cat.4模組N720N720V5,如有需要?dú)g迎聯系:肖生QQ1735477079 手機:18576774167(微信同號)。
