有方科技Cat.1模塊N58 EVB使用說明

N58 EVB主要用于客戶軟硬件調試,提供了豐富的外圍接口,主要包括電源接口、UART接口、SIM卡、天線等。客戶只需要連接電源及UART接口,即可進行相關調試。

N58 EVB可提供的配件清單:

? N58_Mini_ EVB_V1.0(含模塊)

? M5X0-PWR電源串口板

? 其它(5V/2A電源、BT天線、GPS天線等)

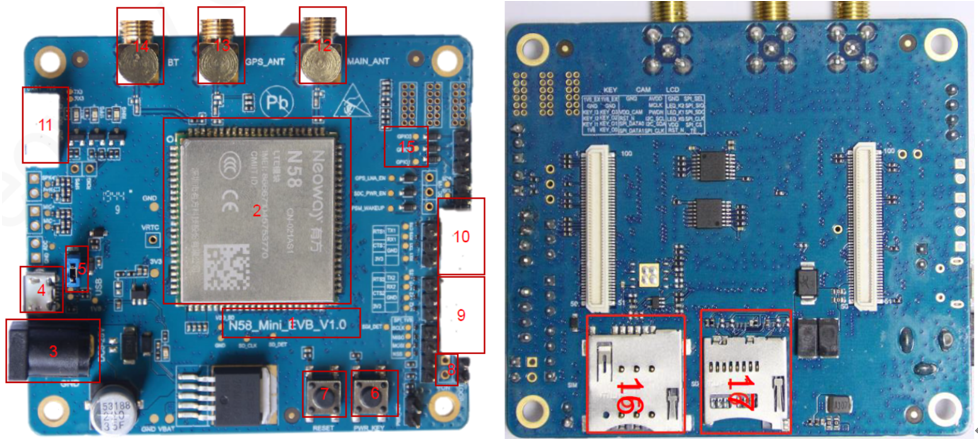

N58 EVB實物圖片:

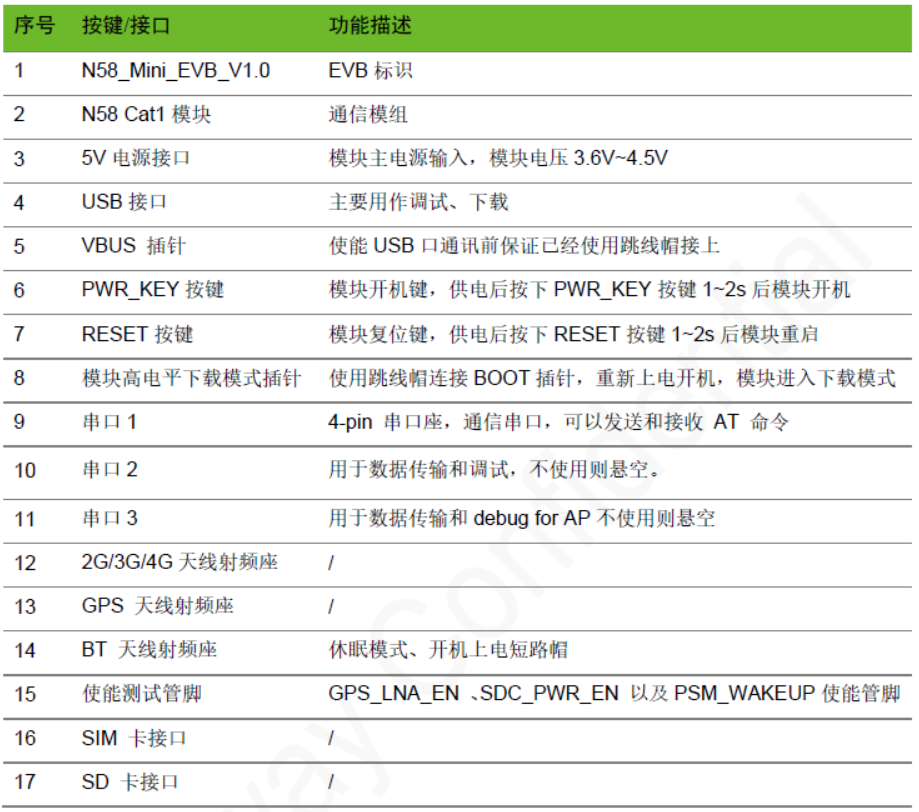

N58 EVB的接口說明及功能描述如下表所示:


N58 EVB只能通過5V DC電源適配器或外接電源的方式供電。可使用M5X0-PWR電源串口板或Micro-USB線進行數據通信。下面對EVB的供電方式和通訊方法別進行介紹。

N58 EVB供電方式:

15V/2A DC電源適配器,將DC輸出直接插到EVBDC插孔,長按PWR_KEY,即可給模塊正常供電。

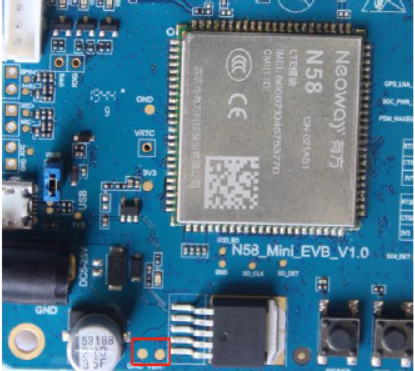

2、焊接外置電源線,N58 EVB提供外接焊線接點,具體位置如下圖所示, 該方式供電電壓范圍為3.4-4.2V,推薦使用3.8V穩壓電源供電。特別注意: 由于此電源線直接給模塊供電,所以使用需要特別小心外接電壓,一旦出現接錯的情況,將會直接燒壞模塊,難以修復。


N58 EVB通訊連接:

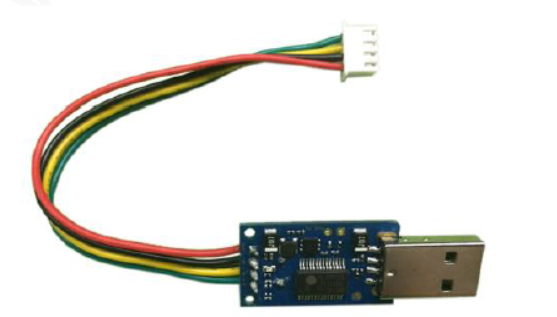

1、下圖為M5X0-PWR 電源串口板,通過USB 轉串口芯片輸出3.3V COMS 電平,TXD/RXD 實現電腦與模塊的通訊。按正確方向插到EVB 插座上即可。


M5X0-PWR 電源板和EVB串口相連接的4pin 插座接線分別為:

? 綠色:模塊發送數據(TXD),輸出,2.85V CMOS 電平;

? 黃色:模塊接收數據(RXD),輸入,CMOS 電平,最大能承受3.3V 電壓;

? 黑色:主地;

? 紅色:VBATT,主電源輸入,3.6~4.5V,推薦3.8V

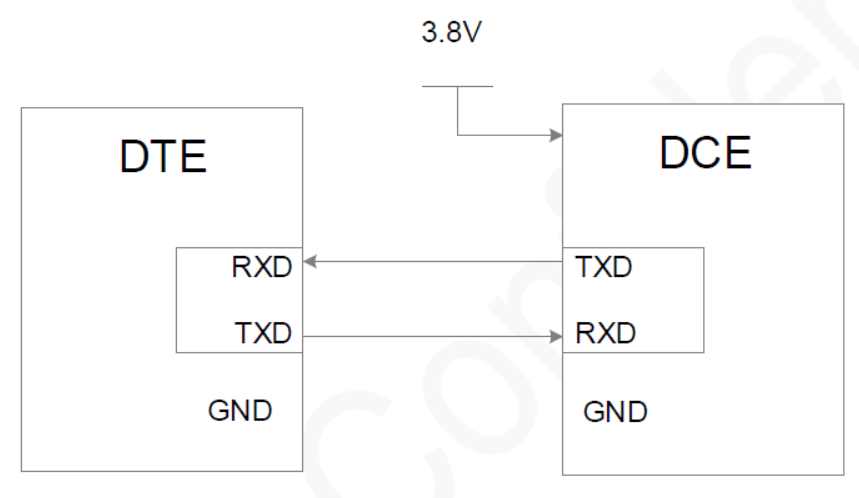

如果使用串口功能,則需要先安裝USB 轉串口驅動(PL2303)。當使用MCU 控制此開發模塊,需要連接如上4 線,連接方式如下圖:


2、使用micro-USB 線,用于USB 通訊以及串口通訊,將USB 線插在開發板上的USB 插孔,另一端USB口連接電腦即可。

產品調試:產品調試可通過串口或者USB口進行。

桑尼奇代理有方科技LET Cat.1模組N58,可提供N58 EVB開發套件進行支持,如有需要歡迎聯系:肖生QQ1735477079 手機:18576774167(微信同號)。
