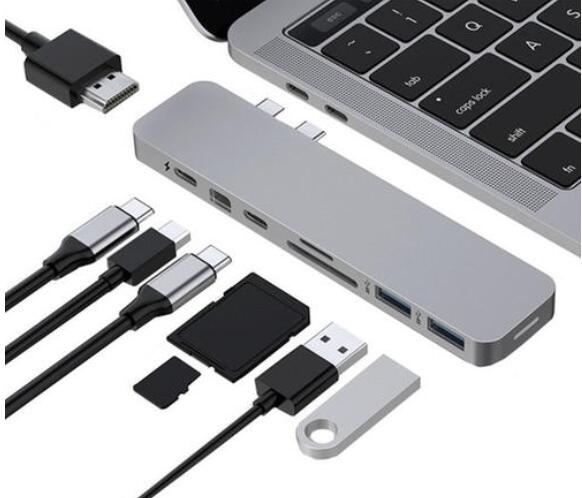

隨著科技的發展,手機的按鍵越來越少,筆記本越來越輕薄,這就限制了外設接口的種類和數量,一個時代的代表產物---擴展塢。擴展塢的功能有很多,比如網卡,HDMI,USB,PD,讀卡,音頻等。
本章主要講USB2.0擴展這一功能,常用的品牌有創惟和湯銘,處于擴展塢對于封裝考慮,本文重點介紹下FE8.1,如需了解更多信息按以下方式聯系張經理,張經理QQ:2860224697 手機:18576760724(微信同號)(以上信息由深圳市桑尼奇科技有限公司提供 www.zuanzan.cn)
FE8.1是一個非常緊湊的高速4端口USB集線器控制器。它符合 USB-IF“通用串行總線規范修訂版2.0”(USB2.0)規范的各個方面,但 one-FE8.1通常將自己作為一個自供電的集線器,而不考慮實際的系統實現。為了實現絕對最小的引腳計數,沒有輸入信號引腳留下來監視本地電源狀態。
FE8.1是一個高度集成、高質量、高性能的USB 2.0 4端口集線器解決方案。它占用空間小,功耗極低,是嵌入式應用和獨立集線器的最佳選擇。FE8.1的高質量是通過全面的掃描鏈和內置自檢模式的設計測試來保證的,這些模式可以在封裝和測試階段測試所有高、全、低速模擬前端(AFE)組件。
FE8.1的特點:
?USB 2.0 完全 兼容 AFE 收發器:
---上游端口支持高速速度(480MHz)和全速(12MHz)模式;
---4個下游端口支持高速、全速和低速(1.5MHz)模式;
?集成了上游1.5 KΩ上拉電阻,下游15 KΩ下拉電阻,以及串聯電阻器;
?集成12MHz 振蕩器與反饋電阻和晶體負載電容器;
?單事務轉換程序(單一TT):一個TT代表所有下游端口;可以處理64個周期性的初級 / 分體事務,32個周期性的完整 / 復雜事務,以及6個非周期性事務。

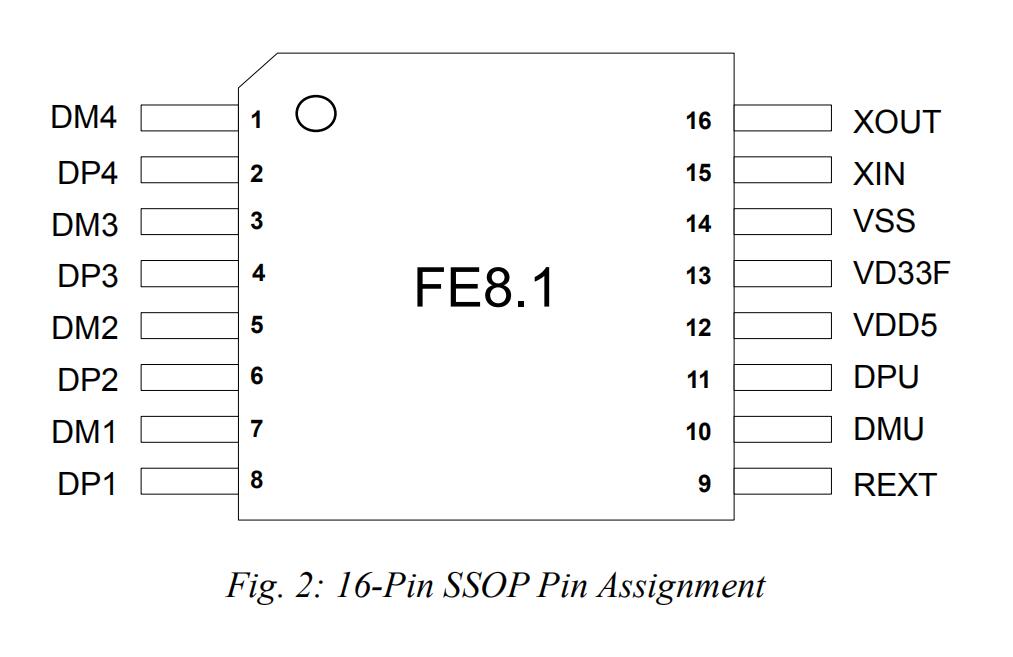

FE8.1的封裝,有兩種SSOP16和WQFN16:
如需購買FE8.1或者了解更多信息按以下方式聯系張經理,手機18576760724(微信同號),QQ:2860224697,原裝現貨,歡迎交流。
